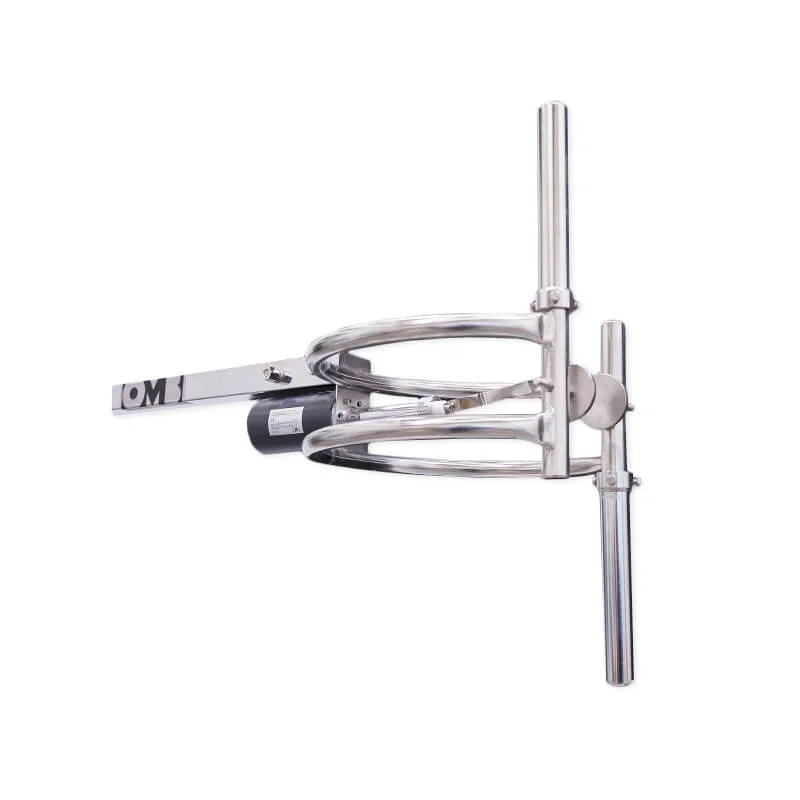

La antena FM de polarización circular OMB SGP es un elemento radiante en acero inoxidable y latón plateado que soporta 4 kW continuos por elemento, con conector EIA 7/8″ e impedancia de 50 Ω. Está pensada para emisoras FM que buscan una antena duradera, eficiente y capaz de resistir condiciones climáticas exigentes en torres y cerros.
Se entrega ajustada a la frecuencia de la emisora, puede reajustarse si cambia el canal y se combina en arreglos de hasta seis elementos para ganar directividad vertical y manejar más potencia, según el proyecto.
- Polarización circular, 87.5–108 MHz
- 4 kW continuos por elemento · 50 Ω
- Conector EIA 7/8″ · ROE típica 1,09:1 (±150 kHz)
- Acero inoxidable · Viento máx. 160 km/h · 5 kg
Asesoría técnica para elegir tu antena FM
La antena define buena parte de la cobertura: el número de elementos, la altura de montaje, la ganancia y la línea de transmisión deben calcularse para tu transmisor y tu licencia. Un asesor revisa contigo el sitio y la torre para recomendarte la configuración SGP adecuada.
¿Qué necesitamos para cotizarte?
- Frecuencia asignada de la emisora
- Potencia del transmisor y potencia radiada autorizada
- Altura disponible en la torre y diámetro del mástil
- Cobertura deseada y si necesitas uno o varios elementos
- Datos de facturación (persona natural, empresa o entidad)
- Escríbenos por WhatsApp con tu proyecto.
- Asesoría técnica: validamos compatibilidad y configuración.
- Cotización formal con IVA y tiempo de entrega.
- Entrega y soporte: envío a toda Colombia y acompañamiento técnico.
¿Estás diseñando o renovando el sistema radiante de tu emisora? Recibe asesoría sin compromiso.
Características principales del OMB SGP
Polarización circular para mejor recepción móvil
La SGP radia con polarización circular, es decir, con componentes horizontal y vertical. Esto favorece la recepción en radios de carro, celulares y receptores con antenas en distintas posiciones. OMB aclara que la ganancia combinada sube 3 dB si se suman ambas polarizaciones, un dato útil para calcular la cobertura real.
4 kW continuos por elemento con conector 7/8″
Cada elemento admite 4 kW de potencia continua y se conecta con EIA 7/8″ de 50 Ω. Un solo elemento cubre desde transmisores de baja potencia hasta plantas de varios kilovatios, y los arreglos de mayor tamaño usan conectores de 1-5/8″ o 3″ para manejar hasta 30 kW, según la configuración elegida.
Acero inoxidable y latón plateado para clima extremo
Está construida en acero inoxidable y latón plateado, materiales que mantienen sus características eléctricas con el paso del tiempo. Soporta vientos de hasta 160 km/h, con cargas al viento de 190 N frontal y 200 N lateral. Además, la antena está cortocircuitada a tierra en corriente continua.
Ajustada de fábrica y reajustable a otra frecuencia
OMB la suministra sintonizada en la frecuencia de tu emisora, con una ROE típica de 1,09:1 en ±150 kHz alrededor del canal. Si la estación cambia de frecuencia, la antena puede reajustarse en lugar de reemplazarse, lo que protege la inversión en el sistema radiante.
Arreglos apilados de 1 a 6 elementos
Los elementos se apilan con una separación de 3/4 de longitud de onda. Un elemento tiene ganancia de −3 dBd; dos llegan a 0 dBd, cuatro a 3 dBd y seis a 4,5 dBd. Las versiones de mayor capacidad manejan de 8 a 30 kW con líneas de 1-5/8″ o 3″.
Patrón omnidireccional y montaje sencillo
Sin la influencia de la torre, sus lóbulos horizontal y vertical son omnidireccionales con variación de ±2 dB. Pesa unos 5 kg, mide 99 × 37 × 98 cm y se fija a mástiles de 3 a 7,5 cm de diámetro, lo que facilita su instalación en torres ya existentes.
¿Para qué se usa el OMB SGP?
- Emisoras FM comerciales: sistema radiante de uno o varios elementos para cobertura urbana y regional.
- Emisoras comunitarias: antena robusta de un elemento para transmisores de baja potencia.
- Repetidores en cerros: elemento resistente al viento y a la intemperie en sitios expuestos.
- Renovación de sistemas radiantes: reemplazo de antenas deterioradas por elementos de acero inoxidable.
Arma la solución completa
El OMB SGP rinde al máximo con los complementos adecuados. Podemos cotizarte el sistema completo:
- Transmisores FM profesionales
- Transmisor FM 500W OMB EM 500 HE DIG PLUS COMPACT
- Conectores RF para la línea de transmisión
- Cables y línea coaxial
Especificaciones técnicas del OMB SGP
| RF | |
|---|---|
| Rango de frecuencia | 87.5–108 MHz |
| Impedancia | 50 Ω |
| Potencia máxima | 4 kW por elemento |
| Ganancia (1 elemento) | −3 dBd |
| Polarización | Circular |
| ROE típica | 1,09:1 en ±150 kHz |
| Lóbulos H y V (−3 dB) | Omnidireccional ±2 dB sin torre |
| Conector de entrada | EIA 7/8″ |
| Mecánico | |
| Materiales | Acero inoxidable y latón plateado |
| Velocidad máx. del viento | 160 km/h |
| Carga al viento a 160 km/h | 190 N frontal / 200 N lateral |
| Dimensiones | 99 × 37 × 98 cm |
| Peso | 5 kg |
| Montaje | Mástil de 3 a 7,5 cm de diámetro |
| Puesta a tierra | Antena cortocircuitada a tierra |
| Sistemas apilados | |
| SGP 2 | 2 elementos, 0 dBd, 7/8″, 4 kW |
| SGP 4 | 4 elementos, 3 dBd, 7/8″, 5 kW |
| SGP 4S / 4R | 4 elementos, 3 dBd, 1-5/8″, 10 / 15 kW |
| SGP 6 / 6R / 6RR | 6 elementos, 4,5 dBd, hasta 30 kW (3″) |
📄 Descargar ficha técnica oficial OMB SGP (PDF)
Preguntas frecuentes sobre el OMB SGP
¿Cuántos elementos SGP necesito para mi emisora?
Depende de la potencia del transmisor, la potencia radiada autorizada y la cobertura que buscas. Un elemento maneja 4 kW con ganancia de −3 dBd; dos, cuatro o seis elementos aumentan la ganancia hasta 4,5 dBd. Con la altura de la torre y tu licencia, un asesor calcula la configuración adecuada.
¿Por qué elegir polarización circular y no horizontal?
La polarización circular reparte la energía entre los planos horizontal y vertical, lo que mejora la recepción en radios de vehículos, celulares y equipos portátiles cuya antena no siempre está horizontal. Por eso es común en emisoras que quieren buena escucha en movimiento y en interiores.
¿Puedo usarla si mi emisora cambia de frecuencia?
Sí. La SGP se entrega ajustada a la frecuencia de tu emisora, pero según OMB puede reajustarse a otra frecuencia de la banda FM si es necesario. Así no tienes que reemplazar el sistema radiante completo cuando cambia el canal asignado.
¿Cuál es el precio del OMB SGP en Colombia?
El precio depende de la configuración, los accesorios y el tiempo de entrega. Escríbenos por WhatsApp y te enviamos una cotización formal con IVA incluido.
¿Qué garantía tiene el OMB SGP?
Garantía de 12 meses con soporte técnico de Vision Broadcast, distribuidor autorizado en Colombia.
