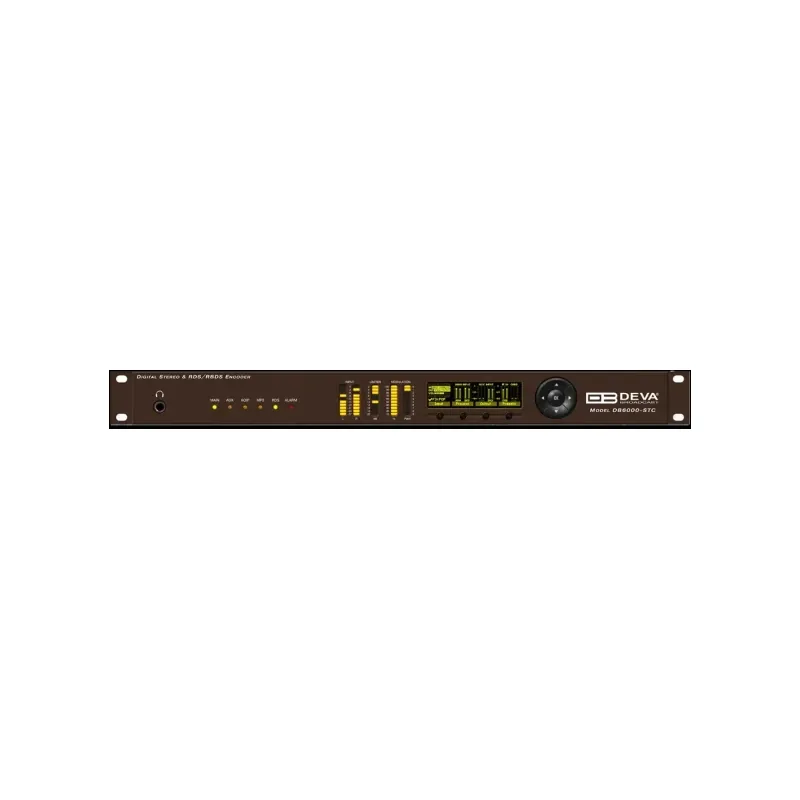

DEVA PROCESADOR DB6000-STC

El generador estéreo y RDS profesional DEVA DB6000-STC está desarrollado para estaciones de radiodifusión FM que necesitan generar una señal Composite MPX estable, incorporar información RDS/RBDS y mantener una elevada calidad de audio dentro de una única plataforma broadcast.

Su núcleo utiliza un generador estéreo completamente digital basado en DSP de 32 bits, combinado con codificación RDS/RBDS y herramientas para supervisión, automatización y respaldo de audio.

Además, el equipo admite fuentes analógicas profesionales y audio digital AES3/AES-EBU. De esta manera, puede integrarse tanto en plantas transmisoras tradicionales como en cadenas completamente digitales.

Por otra parte, su cumplimiento con BS.412 y la disponibilidad de herramientas como MPX Clipper y MPX ITU Limiter permiten controlar la señal Composite de acuerdo con los requerimientos aplicables a la instalación.

Generador estéreo y RDS profesional para estaciones FM

El generador estéreo y RDS profesional DEVA DB6000-STC está orientado a emisoras que necesitan una solución centralizada para generar la señal estéreo FM y administrar servicios RDS/RBDS.

Puede utilizarse en estaciones comerciales, emisoras locales y regionales, plantas transmisoras, sistemas de respaldo, centros broadcast y cadenas profesionales de radio.

Además, el equipo es compatible con diferentes tipos de transmisores FM, lo que facilita su incorporación tanto en instalaciones nuevas como en infraestructuras existentes.

Generador estéreo completamente digital de 32 bits

El DB6000-STC utiliza una arquitectura completamente digital basada en DSP de 32 bits.

Esta plataforma realiza la generación estéreo y el procesamiento relacionado con MPX dentro del dominio digital.

Por lo tanto, el operador dispone de un sistema diseñado para ofrecer estabilidad, precisión y consistencia durante la operación continua.

Asimismo, el procesamiento digital permite realizar diferentes ajustes mediante software sin intervenir físicamente en los circuitos internos del equipo.

Cumplimiento con BS.412

Una de las características más importantes del DB6000-STC es su compatibilidad con BS.412.

Esta normativa establece criterios relacionados con la potencia y comportamiento de la señal multiplex en radiodifusión FM.

Para cumplir estos requerimientos, el equipo incorpora un MPX ITU Limiter que permite limitar la potencia de la señal Composite.

De esta manera, la estación puede ajustar el sistema según los requerimientos regulatorios aplicables en cada país.

MPX ITU Limiter

El DB6000-STC incorpora una herramienta específica denominada MPX ITU Limiter.

Su función es controlar la potencia MPX de acuerdo con la directiva BS.412.

Además, el nivel puede configurarse desde el sistema de administración del equipo.

Por esta razón, resulta especialmente útil en mercados donde la autoridad de radiodifusión establece límites específicos de potencia multiplex.

La configuración final siempre debe realizarse de acuerdo con la normativa local aplicable.

MPX Clipper integrado

El equipo también incorpora un MPX Clipper.

Esta función está diseñada para aumentar el control sobre los picos de la señal Composite y contribuir a conseguir mayor presencia sonora sin introducir niveles de ruido no controlados.

Además, el MPX Drive puede ajustarse según la configuración seleccionada.

El operador puede activar o desactivar esta función desde la interfaz de administración.

Modos MPX, Stereo, Mono y Bypass

El DB6000-STC ofrece diferentes modos de funcionamiento.

Entre ellos se encuentran:

• MPX.
• Stereo.
• Mono.
• Bypass.

De esta manera, el equipo puede adaptarse a diferentes configuraciones técnicas y procedimientos de mantenimiento.

El modo Bypass también facilita realizar comparaciones y determinadas tareas de diagnóstico.

Preénfasis seleccionable

El generador estéreo permite seleccionar diferentes valores de preénfasis:

• 0 µs.
• 50 µs.
• 75 µs.

Por lo tanto, puede configurarse según el estándar utilizado por la estación y el mercado donde opera.

Además, esta selección se realiza digitalmente desde el sistema de configuración.

Ajuste de piloto estéreo

El DEVA DB6000-STC proporciona control digital sobre el piloto estéreo.

Es posible ajustar parámetros relacionados con:

• Nivel del piloto.
• Fase del piloto.
• Fase L-R.
• Relación con la señal RDS.

Además, el nivel del piloto en las salidas Composite puede configurarse aproximadamente entre 0 % y 15 %.

Esto permite realizar una puesta a punto precisa del generador estéreo.

Codificador RDS/RBDS integrado

El generador estéreo y RDS profesional DEVA DB6000-STC incorpora un codificador RDS/RBDS completamente digital.

De esta manera, la estación puede generar información RDS directamente desde el mismo equipo encargado de la señal Composite.

Entre los elementos que puede gestionar se encuentran:

• PI.
• PS.
• RT.
• TA.
• TP.
• AF.
• Información dinámica.
• Dynamic PS.
• Datos de canción y artista.

Además, el nivel de inyección RDS puede ajustarse digitalmente.

Síntesis digital de la señal RDS

La señal RDS se genera completamente en dominio digital.

Esto permite mantener un control preciso sobre los diferentes parámetros de la subportadora.

Asimismo, pueden ajustarse digitalmente tanto el nivel de inyección como la fase RDS.

Esta integración simplifica la cadena al reducir la necesidad de utilizar un codificador RDS externo independiente.

Dynamic PS y RadioText

El codificador RDS/RBDS permite trabajar con contenido dinámico.

Entre sus aplicaciones se encuentran Dynamic PS y RadioText.

Por ejemplo, una emisora puede utilizar estos servicios para mostrar:

• Nombre de la estación.
• Programa actual.
• Información de canciones.
• Artista.
• Mensajes informativos.
• Contenido generado por automatización.

Además, el sistema puede procesar texto desplazable y dividir automáticamente frases en grupos adecuados.

Integración con sistemas de automatización

El DB6000-STC está preparado para integrarse con diferentes plataformas profesionales de automatización.

DEVA proporciona documentación específica para sistemas como RCS, ENCO, WideOrbit, Simian y Jazler, entre otros.

Además, el sistema admite diferentes métodos de comunicación para el intercambio de información dinámica.

De esta manera, datos como canción y artista pueden enviarse automáticamente hacia el codificador RDS.

Protocolo ASCII para canción y artista

La plataforma dispone de un protocolo ASCII que permite recibir información relacionada con la programación.

Esto facilita enviar datos de:

• Canción.
• Artista.
• Programa.
• Información dinámica.

Por lo tanto, puede integrarse con diferentes sistemas de automatización sin depender exclusivamente de una sola plataforma propietaria.

Entradas de audio analógicas XLR

El DB6000-STC incorpora una entrada analógica principal estéreo mediante dos conectores XLR profesionales.

Las entradas son balanceadas electrónicamente y cuentan con supresión EMI.

El nivel correspondiente a 0 dBFS puede seleccionarse aproximadamente entre:

• -8 dBu.
• +24 dBu peak.

Además, la impedancia puede seleccionarse mediante jumper entre:

• 600 Ω.
• Superior a 10 kΩ.

Esto facilita su integración con consolas, procesadores, automatización y otros equipos de audio broadcast.

Conversión analógica de 24 bits

La entrada analógica utiliza conversión A/D de 24 bits.

La frecuencia de muestreo es de 48 kHz y las entradas utilizan arquitectura diferencial.

Por lo tanto, la señal analógica puede incorporarse al procesamiento digital manteniendo características apropiadas para una cadena profesional.

Entrada auxiliar analógica

Además de la entrada principal XLR, el equipo dispone de una entrada auxiliar a través de DB9.

Esta posibilidad proporciona mayor flexibilidad durante la integración.

Por ejemplo, puede utilizarse para incorporar una segunda fuente o formar parte de una estrategia de respaldo.

Entrada digital AES3 / AES-EBU

El DB6000-STC dispone de una entrada digital principal mediante XLR.

La interfaz utiliza el estándar profesional AES3/AES-EBU.

Entre sus características se encuentran:

• Audio estéreo.
• Resolución de hasta 24 bits.
• Impedancia de 110 Ω.
• Entrada balanceada por transformador.
• Rango de muestreo aproximado de 22 a 192 kHz.
• Ganancia digital ajustable entre -20 y +20 dB.

Por esta razón, el equipo puede integrarse directamente en cadenas de audio digital profesionales.

Entrada digital auxiliar

Además de la entrada AES3 principal, existe una interfaz digital auxiliar mediante DB9.

Esto amplía las posibilidades para trabajar con diferentes fuentes.

Asimismo, el equipo puede utilizar estas entradas dentro de sus funciones de selección y respaldo de audio.

Salida analógica profesional

El DB6000-STC incorpora dos salidas analógicas XLR.

La señal puede configurarse como:

• Flat.
• Con preénfasis.
• Con deénfasis.

El nivel correspondiente a 0 dBFS puede ajustarse aproximadamente entre -12 y +24 dBu peak.

Además, la impedancia de salida es aproximadamente 20 Ω y se recomienda una carga igual o superior a 600 Ω.

Rendimiento de salida analógica

La salida analógica proporciona especificaciones orientadas a uso profesional.

Entre ellas se encuentran:

• Relación señal/ruido igual o superior a 110 dB.
• THD+N igual o inferior a aproximadamente 0.01 %.
• Conversión D/A de 24 bits.
• Frecuencia de conversión de 192 kHz.
• Salidas diferenciales.

De esta manera, el equipo puede utilizarse dentro de cadenas donde la calidad del audio es prioritaria.

Salida digital AES3

El generador dispone también de salida digital AES3 mediante XLR.

La salida ofrece:

• Audio estéreo AES3.
• Resolución de 24 bits.
• Impedancia de 110 Ω.
• Señal Flat, con preénfasis o deénfasis.

Además, el nivel digital de referencia puede ajustarse aproximadamente entre -20 y 0 dBFS.

Frecuencias de muestreo seleccionables

La salida digital permite trabajar con diferentes frecuencias de muestreo:

• 32 kHz.
• 44.1 kHz.
• 48 kHz.
• 88.2 kHz.
• 96 kHz.
• 176.4 kHz.
• 192 kHz.

Asimismo, puede sincronizarse externamente con la entrada digital AES3 principal dentro del rango soportado.

Dos salidas Composite MPX independientes

El DEVA DB6000-STC dispone de dos salidas Composite Baseband MPX mediante conectores BNC.

Cada salida cuenta con control independiente.

El sistema permite configuraciones como:

• MPX + MPX.
• MPX + PILOT.
• BYPASS.

De esta manera, puede utilizarse para alimentar un transmisor principal y diferentes equipos auxiliares según la arquitectura de la planta.

Nivel de salida MPX ajustable

Las salidas Composite permiten ajustar el nivel aproximadamente entre:

• -18 dBu.
• +18 dBu.

Además, presentan:

• Impedancia de fuente: 75 Ω.
• Carga: 50 Ω o superior.
• Conversión D/A: 24 bits.
• Salida diferencial interna.

Esto facilita su conexión con diferentes transmisores FM profesionales.

Excelente separación estéreo

La sección Composite ofrece un rendimiento apropiado para radiodifusión profesional.

Entre sus especificaciones se encuentran:

• Separación estéreo superior a 60 dB.
• Crosstalk superior a 70 dB.
• Protección de piloto superior a 90 dB.
• Supresión de 38 kHz superior a 80 dB.
• Relación señal/ruido superior a 80 dB.
• THD inferior a 0.01 % bajo las condiciones especificadas.

Por lo tanto, el sistema permite generar una señal multiplex estable y controlada.

Detector inteligente de silencio

Una de las características más importantes del DB6000-STC es su Intelligent Silence Detector.

El sistema supervisa continuamente la presencia de audio.

Cuando detecta pérdida de la fuente principal, puede activar automáticamente una fuente alternativa.

Además, puede generar alarmas para informar al personal técnico.

Reproductor automático de audio de respaldo

Cuando se detecta una pérdida de audio, el DB6000-STC puede cambiar automáticamente hacia su reproductor de respaldo.

Esta función ayuda a evitar largos periodos de silencio al aire.

Por esta razón, el equipo proporciona una importante herramienta de continuidad para estaciones que operan de forma permanente.

Más de 24 horas de audio de respaldo

El equipo dispone de almacenamiento para mantener más de 24 horas de reproducción de audio sin repetición, dependiendo de los archivos y configuración utilizados.

Esto permite mantener contenido de emergencia directamente en el sistema.

Además, la estación puede actualizar periódicamente los archivos para mantener el contenido de respaldo vigente.

Reproductor MP3 integrado

El DB6000-STC incorpora un reproductor MP3.

Esta función forma parte del sistema de respaldo.

De esta manera, el equipo no depende necesariamente de una fuente externa cuando necesita activar programación de emergencia.

Servidor FTP integrado

El sistema incorpora un servidor FTP.

Por lo tanto, el personal autorizado puede actualizar los archivos de respaldo desde un computador mediante un cliente FTP compatible.

Esto facilita mantener actualizada la programación de emergencia sin necesidad de acceder físicamente al equipo.

Notificaciones ante pérdida de audio

El equipo puede generar alertas cuando detecta pérdida de audio.

Las notificaciones pueden enviarse mediante:

• Correo electrónico.
• SNMP.

Por esta razón, el personal técnico puede recibir información sobre una falla aunque se encuentre lejos de la planta transmisora.

Servidor WEB integrado

El DB6000-STC incorpora un servidor WEB.

Esto permite acceder a diferentes funciones mediante un navegador.

Desde la interfaz pueden realizarse tareas de:

• Configuración.
• Monitoreo.
• Ajuste MPX.
• Configuración RDS.
• Gestión de presets.
• Supervisión de entradas.
• Revisión de estado.

Además, la interfaz facilita la administración remota de instalaciones donde el equipo se encuentra separado del estudio principal.

SNMP v2c

El sistema es compatible con SNMP versión 2c.

Esto permite integrarlo en plataformas profesionales de monitoreo.

Por lo tanto, diferentes parámetros y eventos pueden formar parte de una infraestructura centralizada de supervisión técnica.

TCP/IP, UDP y RS232

El DB6000-STC admite diferentes protocolos e interfaces de comunicación.

Entre ellos se encuentran:

• TCP/IP.
• UDP.
• SNMP.
• RS232.
• USB.

Esta variedad facilita su integración con diferentes sistemas de automatización y control.

Ethernet 10/100 Mbps

El equipo incorpora una interfaz Ethernet RJ45 compatible con redes 10/100 Mbps.

Además, soporta UPnP para facilitar el descubrimiento del dispositivo dentro de una red local.

De esta manera, la instalación inicial y el acceso remoto pueden simplificarse.

USB Tipo B

El DB6000-STC también incorpora interfaz USB Tipo B.

Esta conexión proporciona una alternativa para configuración y comunicación local.

Asimismo, complementa el acceso mediante Ethernet y el panel frontal.

GPI con ocho entradas

El equipo dispone de una interfaz GPI mediante conector DB9.

El sistema integra ocho entradas optoacopladas.

Estas entradas pueden utilizarse para seleccionar presets mediante contactos externos.

Por ejemplo, pueden integrarse con:

• Sistemas de automatización.
• Consolas.
• Controladores.
• Sistemas de telemetría.
• Equipos auxiliares.

Presets seleccionables remotamente

Gracias a las entradas GPI, diferentes configuraciones pueden seleccionarse externamente.

Esto permite automatizar cambios según la programación o las necesidades operativas.

Además, facilita integrar el DB6000-STC dentro de sistemas de control existentes.

Monitoreo mediante audífonos

El panel frontal incorpora una salida para audífonos.

Esta conexión permite realizar monitoreo local del audio.

Por lo tanto, resulta útil durante:

• Instalación.
• Configuración.
• Diagnóstico.
• Mantenimiento.
• Verificación de fuentes.

Pantalla OLED frontal

El DB6000-STC dispone de una pantalla gráfica OLED de alta resolución y amplio ángulo de visión.

Desde esta pantalla puede visualizarse información de funcionamiento y acceder a diferentes ajustes.

Además, el panel frontal permite realizar operaciones básicas sin depender de un computador.

Medidores LED

El equipo incorpora medidores LED permanentes.

Estos indicadores permiten revisar rápidamente niveles y estado de la señal.

De esta manera, el personal técnico puede identificar diferentes condiciones desde el frente del rack.

Acceso protegido

La configuración puede protegerse para evitar cambios no autorizados.

El panel frontal admite bloqueo mediante contraseña.

Asimismo, el acceso a la interfaz WEB puede protegerse independientemente.

Esto resulta importante en instalaciones donde varias personas tienen acceso físico o remoto a los equipos.

Actualización remota de firmware

El firmware puede actualizarse de forma remota.

Por lo tanto, la plataforma puede recibir mejoras y correcciones desarrolladas por DEVA Broadcast.

Esta característica ayuda a mantener el equipo actualizado durante su vida útil.

Alimentación universal

El DB6000-STC trabaja con alimentación universal:

• 100–240 VAC.
• 50–60 Hz.

Utiliza un conector IEC con fusible y supresión EMI.

Por lo tanto, puede instalarse en diferentes infraestructuras eléctricas sin requerir versiones específicas para cada tensión.

Operación en condiciones exigentes

El equipo puede funcionar aproximadamente entre:

• -15 °C.
• +55 °C.

Además, admite una humedad inferior al 95 % sin condensación.

La altitud especificada alcanza aproximadamente los 5.000 metros sobre el nivel del mar.

Esto proporciona flexibilidad para instalaciones en diferentes plantas transmisoras.

Formato profesional de 1U

El generador estéreo y RDS profesional DEVA DB6000-STC utiliza un gabinete estándar de 19 pulgadas.

Sus dimensiones aproximadas son:

• Ancho: 483 mm.
• Alto: 44 mm.
• Profundidad: 180 mm.
• Altura: 1U.

Por lo tanto, ocupa muy poco espacio dentro de un rack broadcast profesional.

Aplicaciones del DEVA DB6000-STC

El DB6000-STC puede utilizarse en diferentes configuraciones profesionales.

Entre sus principales aplicaciones se encuentran:

• Generación estéreo FM.
• Generación Composite MPX.
• Codificación RDS/RBDS.
• Cumplimiento BS.412.
• Integración con transmisores FM.
• Sistemas de respaldo automático.
• Plantas transmisoras remotas.
• Emisoras comerciales.
• Centros broadcast.
• Sistemas de automatización de radio.

Además, la combinación de generador estéreo, RDS y respaldo permite reducir la cantidad de equipos independientes requeridos dentro del rack.

DEVA DB6000-STC para radiodifusión profesional

El generador estéreo y RDS profesional DEVA DB6000-STC combina generación estéreo DSP de 32 bits, codificación RDS/RBDS, salidas Composite MPX y herramientas de continuidad dentro de una plataforma compacta de 1U.

Además, su compatibilidad BS.412, MPX ITU Limiter, MPX Clipper, preénfasis seleccionable y ajustes digitales de piloto y RDS proporcionan herramientas específicas para radiodifusión FM.

Por otra parte, las entradas analógicas y AES3, el detector inteligente de silencio, reproductor MP3, almacenamiento de respaldo, servidor FTP, WEB, SNMP y GPI ayudan a mantener una operación flexible y confiable.

En definitiva, para emisoras e integradores que buscan centralizar generación estéreo, RDS/RBDS, MPX y respaldo de audio, el DEVA DB6000-STC ofrece una plataforma profesional diseñada específicamente para estaciones FM.

Características principales del DEVA DB6000-STC

• Marca: DEVA Broadcast
• Modelo: DB6000-STC
• Tipo: Generador estéreo FM y codificador RDS/RBDS
• Cumplimiento: BS.412
• Arquitectura: completamente digital
• DSP: 32 bits
• Servidor FTP integrado
• Alertas de pérdida de audio por e-mail
• Alertas mediante SNMP
• Entrada analógica principal: 2 x XLR
• Entrada analógica auxiliar: DB9
• Entrada analógica estéreo
• Nivel analógico 0 dBFS: -8 a +24 dBu peak
• Impedancia: 600 Ω / >10 kΩ seleccionable
• Conversión A/D: 24 bits / 48 kHz
• Entrada digital principal: AES3 XLR
• Entrada digital auxiliar: DB9
• Impedancia AES3: 110 Ω
• Resolución AES3: hasta 24 bits
• Sample rate de entrada: 22–192 kHz
• Ganancia digital: -20 a +20 dB
• Salidas analógicas: 2 x XLR
• Nivel de salida: -12 a +24 dBu peak
• Impedancia de salida: 20 Ω
• SNR salida analógica: ≥110 dB
• THD+N: ≤0.01 %
• Conversión D/A: 24 bits / 192 kHz
• Salida digital AES3: XLR
• Resolución digital de salida: 24 bits
• Sample rates: 32–192 kHz
• Referencia digital: -20 a 0 dBFS
• 2 salidas Composite MPX
• Conectores MPX: BNC
• Control independiente de nivel
• Modos de salida: MPX+MPX / MPX+PILOT / BYPASS
• Impedancia de fuente MPX: 75 Ω
• Carga MPX: ≥50 Ω
• Nivel MPX: -18 a +18 dBu
• Piloto: 0–15 %
• Conversión MPX D/A: 24 bits
• SNR MPX: >80 dB
• THD MPX: <0.01 %
• Separación estéreo: >60 dB
• Crosstalk: >70 dB
• Protección de piloto: >90 dB
• Supresión 38 kHz: >80 dB
• Pantalla OLED
• Medidores LED
• Salida frontal para audífonos
• Servidor WEB
• SNMP v2c
• TCP/IP
• UDP
• RS232
• USB Tipo B
• Ethernet RJ45 10/100 Mbps
• UPnP
• GPI mediante DB9
• 8 entradas optoacopladas
• Selección externa de presets
• Acceso protegido mediante contraseña
• Firmware actualizable remotamente
• Alimentación: 100–240 VAC
• Frecuencia: 50–60 Hz
• Conector IEC con fusible
• Temperatura de operación: -15 °C a +55 °C
• Humedad: <95 % sin condensación
• Altitud máxima: aproximadamente 5.000 m
• Rack estándar: 19 pulgadas
• Altura: 1U
• Dimensiones: 483 × 44 × 180 mm
