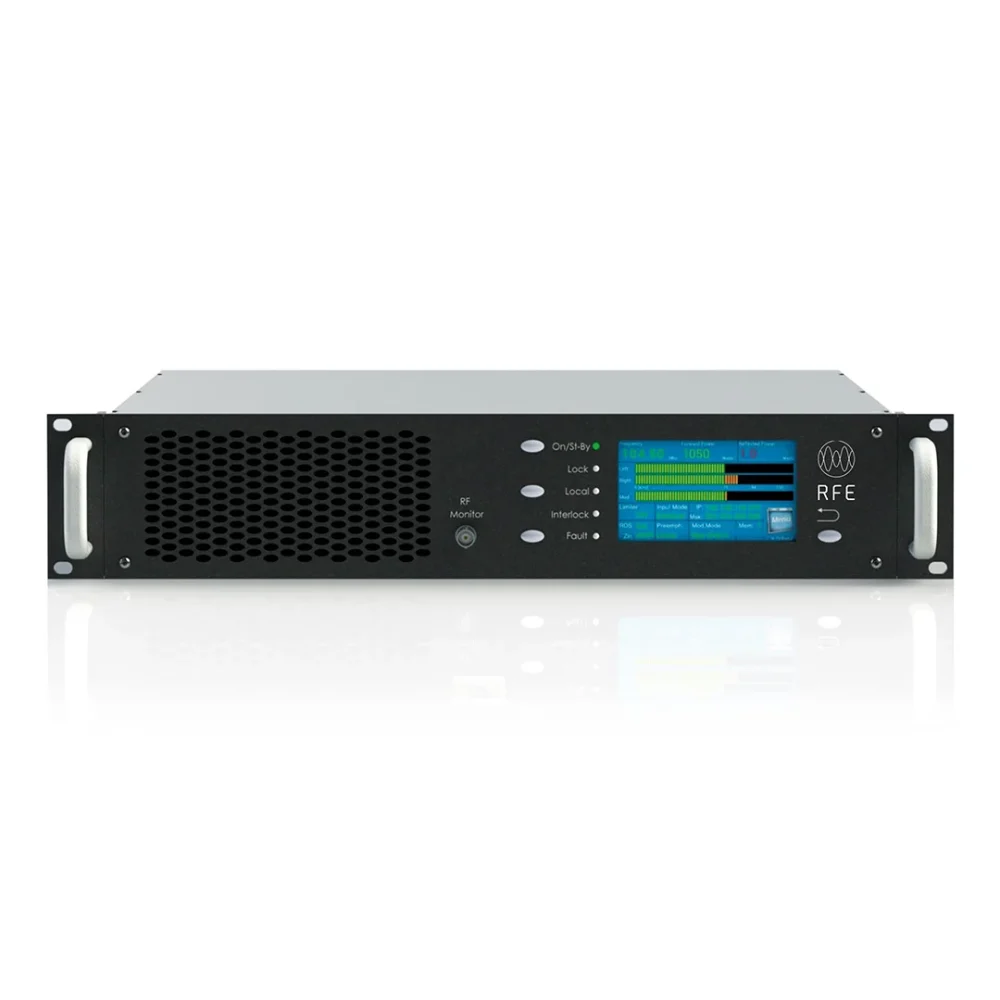

El transmisor FM 100W profesional RFE DS100 está diseñado para estaciones de radiodifusión que necesitan una solución compacta, eficiente y equipada con procesamiento digital avanzado. Su arquitectura integra generación RF, procesamiento de audio, supervisión y control dentro de un gabinete profesional para rack.
El equipo proporciona una potencia nominal de 100 W RF y trabaja dentro de toda la banda FM comprendida entre 87.5 y 108 MHz. Además, permite ajustar la salida hasta aproximadamente el 110 % de la potencia nominal.
Gracias a su DSP integrado, pantalla táctil y diferentes opciones de conectividad, puede utilizarse como transmisor principal, unidad de respaldo o componente dentro de una infraestructura broadcast profesional.
Transmisor FM 100W profesional para estaciones de radio
El transmisor FM 100W profesional RFE DS100 está orientado a aplicaciones donde la estabilidad, eficiencia y calidad de audio son fundamentales.
Puede utilizarse en:
- Estaciones de radio FM.
- Emisoras locales.
- Sistemas repetidores.
- Centros de transmisión.
- Sistemas de respaldo.
- Laboratorios de radiofrecuencia.
- Instalaciones broadcast.
- Sistemas profesionales de radiodifusión.
Su formato compacto facilita integrarlo junto con procesadores de audio, sistemas de automatización, enlaces, monitores y otros equipos de una estación.
Potencia RF de 100W ajustable
El RFE DS100 proporciona una potencia nominal de 100 W RF.
La salida puede regularse hasta aproximadamente el 110 % de la potencia nominal, proporcionando flexibilidad durante la instalación y operación.
Esta característica resulta útil durante:
- Ajustes de antena.
- Pruebas técnicas.
- Puesta en marcha.
- Mantenimiento.
- Operación temporal con potencia reducida.
- Sistemas de respaldo.
- Configuración de cobertura.
El equipo también permite realizar reducciones programadas de potencia mediante parámetros ajustables desde el panel frontal.
Banda FM de 87.5 a 108 MHz
El transmisor trabaja dentro del rango completo de radiodifusión FM de 87.5 MHz a 108 MHz.
La frecuencia puede programarse en pasos de 10 kHz, permitiendo configurar con precisión el canal de operación.
Su estabilidad de frecuencia especificada es de hasta aproximadamente ±1 ppm entre -5 °C y +45 °C.
Además, ofrece una precisión mejor que aproximadamente ±50 Hz durante periodos cortos y hasta ±150 Hz después de un mes dentro de las condiciones especificadas.
DSP con procesamiento digital de audio
Una de las principales características del RFE DS100 es su arquitectura basada en DSP.
El procesamiento digital permite realizar tratamientos avanzados sobre la señal antes de la modulación.
Esto ayuda a mantener un comportamiento consistente y permite adaptar el sonido de la emisora según el formato de programación.
El DSP integrado también puede reducir la necesidad de utilizar determinados procesadores externos cuando se busca desarrollar una planta transmisora compacta.
Procesador de audio de cuatro bandas
El RFE DS100 incorpora procesamiento de audio de cuatro bandas.
Este sistema permite optimizar la señal antes de enviarla hacia la etapa de modulación.
Dispone de seis perfiles de procesamiento seleccionables:
- Bass Enhancer.
- Hi Lift.
- Speech.
- Pop.
- Rock.
- Club.
Estos perfiles facilitan adaptar el comportamiento del audio al contenido predominante de cada estación.
AMC Automatic Modulation Control
El transmisor FM 100W profesional RFE DS100 incorpora AMC o Automatic Modulation Control.
Esta función mantiene controlado el valor promedio de desviación dentro de límites previamente establecidos.
Su objetivo es ayudar a evitar picos molestos de sobremodulación.
Esta característica resulta especialmente útil cuando la estación recibe señales de diferentes fuentes y niveles.
Transmisor FM estéreo profesional
El equipo permite trabajar en diferentes modos de modulación.
Entre ellos se encuentran:
- Mono.
- Estéreo.
- Multiplex.
- SCA.
- RDS.
La separación estéreo especificada es superior a 50 dB entre 30 Hz y 15 kHz, con un valor típico de aproximadamente 60 dB a 1 kHz.
Además, el sistema utiliza piloto estéreo de 19 kHz.
Estas características permiten emplearlo en emisoras musicales, habladas y formatos mixtos.
Entradas balanceadas XLR
El transmisor incorpora entradas de audio mediante conectores XLR hembra.
Las entradas pueden trabajar con impedancia balanceada de 600 ohmios o superior a 10 kΩ según la configuración.
El nivel puede ajustarse aproximadamente entre:
- -6 dBm.
- +12 dBm.
El ajuste puede realizarse en pasos de 0.1 dB.
Esto facilita conectarlo directamente con:
- Consolas de radio.
- Procesadores de audio.
- Sistemas de automatización.
- Interfaces broadcast.
- Mezcladores profesionales.
- Equipos de estudio.
Entrada MPX profesional
El RFE DS100 dispone de una entrada Composite/MPX mediante conector BNC.
Esta entrada permite recibir directamente una señal multiplex generada por un procesador FM externo.
Por lo tanto, una estación puede conservar su cadena de procesamiento existente y utilizar el DS100 principalmente como transmisor RF.
La respuesta de amplitud del sistema MPX comprende aproximadamente desde 30 Hz hasta 100 kHz.
Entrada digital AES/EBU
El transmisor admite audio digital profesional mediante AES/EBU.
La entrada utiliza un conector XLR hembra con impedancia de 110 ohmios.
El sistema admite audio digital de 24 bits y detección automática de frecuencia de muestreo desde aproximadamente 32 hasta 96 kHz.
Esto facilita integrarlo dentro de cadenas broadcast donde se busca mantener la señal en dominio digital.
Compatibilidad con SCA y RDS
El RFE DS100 incorpora una entrada SCA/RDS mediante conector BNC.
Estas señales permiten integrar servicios auxiliares y datos dentro de la transmisión FM.
La respuesta de frecuencia especificada para esta sección comprende aproximadamente entre 50 y 100 kHz.
El transmisor también puede configurarse con funciones avanzadas de RDS dependiendo de la versión adquirida.
RDS integrado opcional
El RFE DS100 puede equiparse con un codificador RDS avanzado.
Esta opción permite transmitir diferentes servicios compatibles.
Entre ellos se encuentran:
- PI.
- PS.
- TP.
- TA.
- PTY.
- M/S.
- DI.
- CT.
- RT.
- AF.
- IH.
El sistema dispone de diferentes memorias de programa y puede trabajar con sincronización interna o externa.
La disponibilidad de esta función depende de la configuración adquirida.
Cambio automático de fuente de audio
El DS100 incorpora funciones destinadas a mejorar la continuidad de la transmisión.
Entre ellas se encuentra Audio Changeover.
Esta característica permite cambiar automáticamente desde la fuente principal de audio hacia una fuente de respaldo cuando se detecta ausencia de señal.
Esto resulta especialmente útil en estaciones donde se busca reducir el tiempo fuera del aire ante una falla de la fuente principal.
Detector de presencia de audio
El transmisor dispone de un detector de presencia de audio.
El nivel y tiempo de detección pueden ajustarse según las necesidades de la instalación.
Este sistema supervisa constantemente la presencia de señal.
Combinado con el cambio automático de fuente, proporciona herramientas adicionales para mejorar la continuidad operativa de una emisora.
Transmisor FM 100W profesional con alta eficiencia
El transmisor FM 100W profesional utiliza una plataforma diseñada para conseguir una elevada eficiencia global.
La serie DS ofrece una eficiencia superior al 73 % junto con funciones de ahorro energético por software.
Esto ayuda a reducir:
- Consumo energético.
- Generación de calor.
- Necesidades de refrigeración.
- Costos de operación.
Estas ventajas resultan especialmente relevantes en instalaciones que permanecen funcionando continuamente.
Pantalla LCD táctil a color
El RFE DS100 incorpora una pantalla LCD a color con panel táctil.
Desde esta interfaz pueden supervisarse y configurar diferentes parámetros del equipo.
El operador puede consultar información relacionada con:
- Potencia RF.
- Frecuencia.
- Modulación.
- Estado del transmisor.
- Parámetros de audio.
- Alarmas.
- Configuraciones.
La interfaz táctil facilita las tareas cotidianas de operación y mantenimiento.
Salida RF profesional de 50 ohmios
El RFE DS100 transmisor FM 100W profesional utiliza una salida RF con impedancia nominal de 50 ohmios.
La versión DS100 utiliza un conector RF Tipo N.
Esta conexión permite integrarlo con:
- Sistemas de antenas.
- Líneas coaxiales.
- Filtros.
- Cargas artificiales.
- Sistemas combinadores.
- Instrumentos de medición RF.
Una correcta adaptación de impedancias continúa siendo fundamental para conseguir el mejor desempeño del transmisor.
Salida RF Monitor
El equipo incorpora una salida RF Monitor mediante conector BNC.
Esta conexión proporciona una muestra de la señal transmitida.
Puede utilizarse para conectar:
- Analizadores de espectro.
- Monitores de modulación.
- Medidores RF.
- Equipos de supervisión.
Esto facilita realizar mediciones sin intervenir directamente sobre la salida RF principal.
Detector Power Good
El DS100 incorpora un detector Power Good.
Su nivel puede configurarse aproximadamente entre el 20 % y el 90 % de la potencia.
Esta función permite establecer un umbral para supervisar el comportamiento de la salida RF.
Puede formar parte de sistemas de alarmas, supervisión y control dentro de una instalación broadcast.
Control de VSWR
La plataforma está diseñada para ofrecer elevada robustez frente a condiciones adversas de carga.
La ficha técnica especifica una relación VSWR máxima de aproximadamente 1.8:1 al 8 % de la potencia nominal bajo las condiciones indicadas.
Además, la serie utiliza tecnología LDMOS diseñada para soportar condiciones exigentes.
Sin embargo, siempre debe utilizarse un sistema de antena correctamente ajustado.
Tecnología LDMOS
El sistema RF utiliza tecnología LDMOS de generación avanzada.
Esta tecnología se emplea ampliamente en transmisores profesionales debido a su eficiencia y capacidad de operación continua.
Su implementación proporciona una etapa RF adecuada para instalaciones broadcast que requieren confiabilidad.
Preénfasis seleccionable
El RFE DS100 permite seleccionar diferentes configuraciones de preénfasis desde el panel frontal.
Las opciones disponibles son:
- Flat.
- 50 µs.
- 75 µs.
Esto permite adaptar el transmisor a diferentes estándares de radiodifusión.
La configuración adecuada debe seleccionarse según las especificaciones técnicas de cada estación y la normativa aplicable.
Control remoto y telemetría
El transmisor incorpora diferentes interfaces de comunicación para integración con sistemas externos.
Entre ellas se encuentran:
- RS485 mediante DB9.
- Interfaz de telemetría mediante DB25.
- Puerto LAN RJ45.
- Salida MPX mediante BNC.
Estas conexiones permiten ampliar las posibilidades de control y supervisión.
SNMP y Audio over IP opcionales
Dependiendo de la configuración seleccionada, el RFE DS100 puede incorporar funciones adicionales como:
- SNMP v2c.
- Audio over IP.
- DDS Direct Digital Synthesis.
- GSM Telemetry.
- SFN Reference.
Estas opciones permiten adaptar el transmisor a infraestructuras broadcast más avanzadas.
La disponibilidad debe comprobarse según la configuración específica suministrada.
Alimentación universal de 110 a 260 VAC
El DS100 trabaja con alimentación eléctrica de aproximadamente 110 a 260 VAC, 50/60 Hz, monofásica.
El consumo aparente especificado para la versión de 100 W es de aproximadamente 200 VA.
El factor de potencia es superior a 0.95.
Esto facilita su instalación en diferentes infraestructuras eléctricas y ayuda a mantener una utilización eficiente de la alimentación.
Refrigeración forzada
El transmisor utiliza refrigeración mediante aire forzado.
Su nivel máximo de ruido acústico especificado es inferior a aproximadamente 56 dBA a un metro.
El rango de temperatura de operación comprende aproximadamente:
- -10 °C.
- +50 °C.
También puede funcionar a altitudes de hasta aproximadamente 4.500 metros bajo las condiciones indicadas por el fabricante.
Formato profesional de 2U
El RFE DS100 transmisor FM 100W está construido para rack estándar de 19 pulgadas.
Ocupa aproximadamente 2 unidades de rack.
Sus dimensiones aproximadas son:
- Ancho: 483 mm.
- Alto: 88 mm.
- Profundidad: 520 mm.
Su peso aproximado es de 6 kg.
Este formato compacto facilita instalarlo junto con otros equipos broadcast sin ocupar demasiado espacio dentro del rack.
Aplicaciones del transmisor FM 100W profesional
El transmisor FM 100W profesional RFE DS100 puede utilizarse en diferentes tipos de proyectos.
Entre sus principales aplicaciones se encuentran:
- Estaciones FM.
- Emisoras locales.
- Sistemas repetidores.
- Sistemas de respaldo.
- Centros de transmisión.
- Laboratorios técnicos.
- Sistemas broadcast.
- Plantas transmisoras compactas.
Su combinación de potencia, DSP, procesamiento integrado y conectividad permite desarrollar sistemas eficientes y reducir la cantidad de equipos externos.
RFE DS100 para radiodifusión profesional
El transmisor FM 100W profesional RFE DS100 combina generación RF, procesamiento digital, pantalla táctil y múltiples opciones de conectividad dentro de una plataforma compacta.
Su salida nominal de 100 W, rango de 87.5 a 108 MHz, DSP integrado, AMC, procesador de cuatro bandas y compatibilidad con MPX, AES/EBU, SCA y RDS permiten utilizarlo en diferentes configuraciones broadcast.
Además, su eficiencia superior al 73 %, las funciones de respaldo de audio y las opciones de telemetría ofrecen herramientas orientadas a una operación profesional.
Para emisoras e integradores que buscan un transmisor FM compacto de 100 W con procesamiento avanzado, el RFE DS100 ofrece una solución completa para sistemas profesionales de radiodifusión.
CARACTERÍSTICAS PRINCIPALES
- Marca: RFE Broadcast
- Modelo: DS100
- Tipo: Transmisor FM profesional
- Potencia nominal RF: 100 W
- Potencia ajustable: hasta 110 % de la potencia nominal
- Rango de frecuencia: 87.5–108 MHz
- Programación de frecuencia: pasos de 10 kHz
- Estabilidad de frecuencia: ≤ ±1 ppm
- Impedancia RF: 50 Ω
- Salida RF: Tipo N
- Salida RF Monitor: BNC
- VSWR máximo especificado: 1.8:1
- Capacidad de modulación: hasta ±150 kHz
- Modos: Mono, Estéreo, Multiplex, SCA y RDS
- DSP integrado
- Procesador de audio de 4 bandas
- AMC Automatic Modulation Control
- 6 perfiles de procesamiento
- Entrada de audio: XLR hembra
- Impedancia de entrada: 600 Ω balanceada / ≥10 kΩ
- Nivel de audio: -6 a +12 dBm
- Respuesta de audio: 30 Hz–15 kHz
- Separación estéreo: ≥50 dB
- Separación típica: 60 dB a 1 kHz
- Entrada MPX: BNC
- Entrada AES/EBU: XLR
- AES/EBU: 24 bits
- Muestreo AES/EBU: 32–96 kHz automático
- Entrada SCA/RDS: BNC
- Preénfasis: Flat, 50 y 75 µs
- Detector Power Good
- Detector de presencia de audio
- Cambio automático de fuente
- Reducción programable de potencia
- Pantalla LCD a color
- Panel táctil
- RDS avanzado: opcional
- SNMP v2c: opcional
- Audio over IP: opcional
- Telemetría GSM: opcional
- DDS: opcional
- SFN Reference: opcional
- Interfaz LAN RJ45
- RS485
- Interfaz de telemetría DB25
- Tecnología RF LDMOS
- Eficiencia global: superior al 73 %
- Alimentación: 110–260 VAC
- Consumo aparente aproximado: 200 VA
- Factor de potencia: >0.95
- Refrigeración forzada
- Ruido acústico: <56 dBA a 1 m
- Temperatura de operación: -10 °C a +50 °C
- Altitud máxima: aproximadamente 4.500 m
- Humedad relativa: 0–90 %
- Formato rack: 19 pulgadas
- Altura: 2U
- Ancho aproximado: 483 mm
- Alto aproximado: 88 mm
- Profundidad aproximada: 520 mm
- Peso aproximado: 6 kg
- Código de pedido: ATF00260-R
Valoraciones
No hay valoraciones aún.
