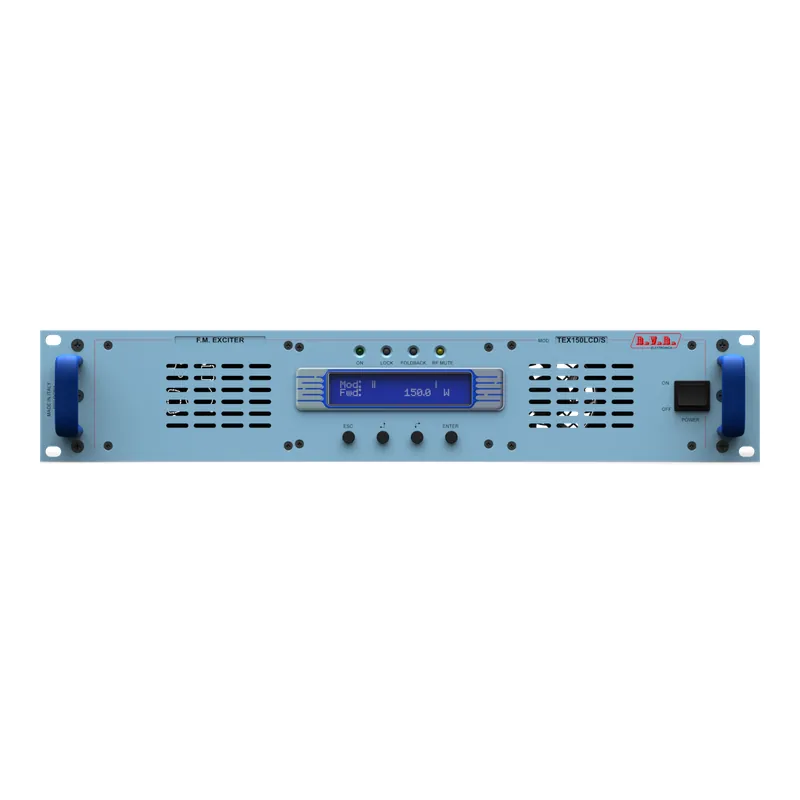

El RVR TEX150LCD/S transmisor FM 150W está diseñado para aplicaciones profesionales de radiodifusión que requieren estabilidad, flexibilidad y funcionamiento continuo.

Su potencia nominal alcanza los 150 W RF y puede ajustarse para adaptarse a diferentes necesidades de operación. Esta característica permite utilizarlo como transmisor FM autónomo o como excitador para amplificadores RF de mayor potencia.

Además, trabaja dentro de toda la banda comercial FM de 87.5 a 108 MHz e incorpora codificador estéreo, entradas profesionales de audio, procesamiento de control y sistemas de protección.

Transmisor FM 150W para radiodifusión profesional

El transmisor FM 150W RVR TEX150LCD/S está orientado a estaciones y sistemas broadcast donde la continuidad de servicio es fundamental.

Puede utilizarse en:

• Estaciones de radio FM.
• Emisoras profesionales.
• Sistemas repetidores.
• Centros de transmisión.
• Sistemas de respaldo.
• Excitadores para amplificadores RF.
• Instalaciones broadcast.
• Laboratorios de radiofrecuencia.
• Sistemas de transmisión modulares.

Su arquitectura compacta facilita integrarlo dentro de racks profesionales junto con procesadores, enlaces, receptores y otros equipos de transmisión.

Potencia RF de 150W ajustable

El TEX150LCD/S entrega una potencia nominal máxima de 150 W RF.

La potencia puede ajustarse según las necesidades del sistema, permitiendo trabajar a niveles inferiores cuando la aplicación lo requiere.

Esta posibilidad resulta especialmente útil durante:

• Pruebas técnicas.
• Mantenimiento.
• Puesta en marcha.
• Configuración de amplificadores externos.
• Sistemas de respaldo.
• Operación como excitador.

La salida RF principal utiliza un conector Tipo N con impedancia de 50 ohmios.

Rango FM de 87.5 a 108 MHz

El RVR TEX150LCD/S opera dentro del rango de 87.5 MHz a 108 MHz.

La frecuencia puede configurarse en pasos de 10 kHz, permitiendo un ajuste preciso dentro de la banda FM.

Además, ofrece una estabilidad de frecuencia de aproximadamente ±1 ppm dentro de su rango normal de temperatura.

Esta precisión ayuda a mantener una portadora estable durante periodos prolongados de operación.

Modos Mono, Estéreo y Multiplex

El transmisor puede trabajar en diferentes modos:

• Mono.
• Estéreo.
• Multiplex.

El codificador estéreo integrado permite conectar directamente señales de audio izquierda y derecha.

Asimismo, la entrada MPX facilita trabajar con procesadores o codificadores estéreo externos.

Esto proporciona flexibilidad para estaciones que utilizan diferentes configuraciones de procesamiento de audio.

Entradas balanceadas XLR

El RVR TEX150LCD/S incorpora entradas Left/Mono y Right mediante conectores XLR balanceados.

Estas entradas pueden trabajar con impedancias de 10 kΩ o 600 Ω.

El nivel de entrada puede ajustarse aproximadamente entre -13 dBu y +13 dBu.

Esto permite conectar directamente equipos como:

• Consolas de radio.
• Procesadores de audio.
• Sistemas de automatización.
• Mezcladores profesionales.
• Procesadores FM.
• Equipos de estudio broadcast.

Entrada MPX mediante BNC

El transmisor dispone de una entrada MPX mediante conector BNC.

Esta entrada permite recibir una señal multiplex generada por un procesador de audio o codificador externo.

Puede trabajar con impedancias de 10 kΩ o 50 Ω.

Por esta razón, el TEX150LCD/S puede incorporarse fácilmente en cadenas broadcast que utilizan procesamiento externo antes de la etapa RF.

Entradas SCA y RDS

El equipo incorpora dos entradas auxiliares SCA/RDS mediante conectores BNC.

Estas conexiones permiten integrar subportadoras y señales de datos dentro del sistema FM.

Dependiendo de la configuración adquirida, también puede incorporar un codificador RDS interno como opción.

Esto facilita adaptar el transmisor a sistemas profesionales que requieren servicios adicionales de datos.

AES/EBU y TOSLINK opcionales

El RVR TEX150LCD/S puede configurarse con entrada digital AES/EBU.

Esta conexión utiliza XLR balanceado y una impedancia de 110 ohmios.

También puede incorporar entrada óptica TOSLINK según la versión solicitada.

Estas opciones permiten mantener el audio en formato digital durante una mayor parte de la cadena de transmisión.

APC Automatic Power Control

El transmisor incorpora APC o Automatic Power Control.

Este sistema ayuda a mantener estable la potencia RF configurada durante la operación.

La regulación automática resulta especialmente importante en sistemas diseñados para trabajar de manera continua.

Esto contribuye a mantener un comportamiento estable de la etapa transmisora.

Protección Foldback

El RVR TEX150LCD/S integra protección Foldback.

Cuando se presentan determinadas condiciones anormales en la carga RF, el sistema puede reducir automáticamente la potencia de salida.

Esta función ayuda a proteger la etapa de amplificación y mejora la confiabilidad del transmisor.

La combinación de APC y Foldback resulta especialmente importante en aplicaciones broadcast profesionales.

Control mediante microprocesador

El RVR TEX150LCD/S utiliza un sistema de control basado en microprocesador.

Los principales parámetros pueden gestionarse desde el panel frontal.

El transmisor incorpora:

• Pantalla LCD.
• Cuatro botones de control.
• Menús de configuración.
• Visualización de parámetros operativos.

Esta interfaz facilita realizar ajustes sin acceder físicamente al interior del equipo.

Preénfasis seleccionable

El transmisor permite seleccionar diferentes configuraciones de preénfasis:

• 0 µs.
• 50 µs CCIR.
• 75 µs FCC.

Esto permite adaptar el equipo a diferentes estándares y requerimientos técnicos.

La configuración adecuada debe seleccionarse según la normativa y las condiciones de operación de cada estación.

Capacidad de modulación profesional

El TEX150LCD/S ofrece una capacidad de modulación de aproximadamente:

• Hasta 150 kHz en Estéreo.
• Hasta 180 kHz en Mono/MPX.

El sistema utiliza modulación F3E mediante frecuencia directa de portadora.

Estas características están orientadas específicamente a aplicaciones profesionales de radiodifusión FM.

Salida RF profesional de 50 ohmios

La salida principal utiliza un conector Tipo N con impedancia nominal de 50 Ω.

Esta configuración permite integrarlo con:

• Sistemas de antenas.
• Amplificadores RF.
• Filtros.
• Cargas artificiales.
• Combinadores.
• Sistemas de medición.

Salida RF Monitor

El RVR TEX150LCD/S incorpora una salida de monitoreo RF mediante conector BNC.

Esta señal presenta un nivel reducido respecto a la salida principal y permite conectar instrumentos de supervisión.

Esto facilita realizar mediciones sin intervenir directamente sobre la línea RF principal.

Salida Pilot

El equipo también dispone de una salida Pilot mediante BNC.

Esta salida proporciona una señal sinusoidal de aproximadamente 1 Vpp.

Puede utilizarse para determinadas aplicaciones de sincronización, medición y sistemas auxiliares.

Fuente de alimentación profesional

El TEX150LCD/S incorpora una fuente de alimentación diseñada para operación broadcast.

Dependiendo de la revisión y configuración del equipo, la alimentación admite operación multivoltaje dentro de los rangos especificados por el fabricante.

El consumo activo aproximado a potencia nominal es de 260 W, mientras que el consumo aparente puede alcanzar aproximadamente 440 VA.

Además, el sistema incorpora corrección de factor de potencia para optimizar la eficiencia energética.

Refrigeración activa

El transmisor utiliza refrigeración forzada mediante ventilador interno.

Puede trabajar aproximadamente entre:

• -5 °C.
• +50 °C.

También está diseñado para operar con niveles de humedad de hasta aproximadamente 95 % sin condensación.

Una ventilación correcta dentro del rack es fundamental para mantener las condiciones adecuadas de funcionamiento.

Formato profesional de 2U

El RVR TEX150LCD/S utiliza un chasis profesional para rack estándar de 19 pulgadas.

Sus dimensiones aproximadas son:

• Ancho: 483 mm.
• Alto: 88 mm.
• Altura de rack: 2U.
• Profundidad total: 394 mm.
• Profundidad del chasis: 372 mm.

Su peso aproximado es de 8.5 kg.

Este formato facilita integrarlo dentro de racks de transmisión junto con otros equipos broadcast.

Telemetría opcional

El sistema admite diferentes soluciones de telemetría y supervisión remota como opciones.

Dependiendo de la configuración adquirida, puede incorporar:

• Control remoto.
• Telemetría vía Internet.
• Interfaz WEB.
• Integración SNMP.
• Sistemas de supervisión remota.

Estas funciones resultan especialmente útiles cuando el transmisor se encuentra instalado lejos del estudio principal.

Transmisor y excitador FM profesional RVR

El RVR TEX150LCD/S transmisor FM estéreo 150W combina potencia RF, codificación estéreo, entradas profesionales, control digital y sistemas de protección dentro de una plataforma desarrollada para radiodifusión.

Su potencia de hasta 150 W, rango de 87.5 a 108 MHz y conectividad L/R, MPX y SCA/RDS permiten utilizarlo en diferentes configuraciones broadcast.

Además, APC, Foldback, pantalla LCD y opciones de telemetría aportan características orientadas a mantener una operación confiable.

Para estaciones de radio, repetidores e integradores que buscan un transmisor FM profesional de 150 W o excitador FM, el RVR TEX150LCD/S ofrece una solución especializada para sistemas profesionales de radiodifusión.

CARACTERÍSTICAS PRINCIPALES

• Marca: RVR / R.V.R. Elettronica
• Modelo: TEX150LCD/S
• Tipo: Transmisor / excitador FM estéreo
• Potencia nominal RF: 150 W
• Potencia ajustable
• Rango de frecuencia: 87.5 – 108 MHz
• Ajuste de frecuencia: pasos de 10 kHz
• Estabilidad de frecuencia: ±1 ppm
• Tipo de modulación: F3E
• Modulación directa de frecuencia de portadora
• Modos: Mono, Estéreo y Multiplex
• Codificador estéreo integrado
• Preénfasis: 0, 50 y 75 µs
• Capacidad de modulación Estéreo: hasta 150 kHz
• Capacidad Mono/MPX: hasta 180 kHz
• Entrada Left/Mono: XLR balanceada
• Entrada Right: XLR balanceada
• Impedancia de audio: 10 kΩ o 600 Ω
• Nivel de entrada: -13 a +13 dBu
• Entrada MPX: BNC
• Impedancia MPX: 10 kΩ o 50 Ω
• Entradas SCA/RDS: 2 x BNC
• Entrada AES/EBU: opcional
• Impedancia AES/EBU: 110 Ω
• Entrada TOSLINK: opcional
• Codificador RDS interno: opcional
• Salida RF principal: Tipo N
• Impedancia RF: 50 Ω
• Salida RF Monitor: BNC
• Nivel RF Monitor: aproximadamente -60 dB
• Salida Pilot: BNC
• Nivel Pilot: aproximadamente 1 Vpp
• APC Automatic Power Control
• Protección Foldback
• Control mediante microprocesador
• Pantalla LCD
• Cuatro botones frontales
• Telemetría: opcional
• Consumo activo aproximado: 260 W
• Consumo aparente aproximado: 440 VA
• Fuente con corrección de factor de potencia
• Conector de alimentación IEC
• Refrigeración mediante ventilador interno
• Ruido acústico: inferior a 58 dBA
• Temperatura de operación: -5 °C a +50 °C
• Humedad: hasta 95 % sin condensación
• Altitud de operación: hasta 3000 m con ventilación adecuada
• Rack estándar: 19 pulgadas
• Altura: 2U
• Ancho: 483 mm
• Alto: 88 mm
• Profundidad total: 394 mm
• Profundidad del chasis: 372 mm
• Peso aproximado: 8.5 kg
